ما هو الشريط الكهروضوئي وكيف يتم تصنيعه؟

ما هو الشريط الكهروضوئي وكيف يتم تصنيعه؟

الشريط الكهروضوئيهو موصل حاسم لنقل التيار داخل الوحدات الكهروضوئية المصنوعة من السيليكون البلورية. يتم تصنيعه عادةً من مادة أساسية نحاسية عالية الموصلية تخضع لعمليات الدرفلة والتليين والطلاء بالقصدير. اعتمادًا على تطبيقها، يتم تصنيف الأشرطة الكهروضوئية بشكل أساسي إلى أشرطة التوصيل البيني وأشرطة التوصيل.

تربط شرائط التوصيل البيني الخلايا الشمسية المجاورة، وتنقل التيار الناتج عن الخلايا إلى سلسلة الخلايا. تقوم شرائط Busbar، والتي تكون أكبر حجمًا بشكل عام، بجمع التيار من سلاسل الخلايا وتوجيهه إلى أطراف إخراج الوحدة أو صندوق التوصيل. وبالتالي، فإن دقة أبعاد الشريط واستقامته وتوحيد الطلاء والخصائص الميكانيكية تؤثر بشكل مباشر على استقرار عملية اللحام وموثوقية الوحدة على المدى الطويل.

لماذا يجب لف الأسلاك النحاسية إلى شريط مسطح؟

لا يمكن استخدام الأسلاك النحاسية المستديرة التقليدية مباشرة في الوحدات الكهروضوئية؛ فهو يتطلب تشوهًا بلاستيكيًا لتغيير شكل مقطعه العرضي، وتحويل المادة من شكل دائري إلى شريط مسطح بنسبة عرض إلى سمك دقيقة.

في إنتاج الشريط، فإن الوظيفة الأساسية لعملية الدرفلة ليست مجرد "تسطيح الأسلاك النحاسية"، ولكن لتحقيق عرض ثابت وسمك وجودة الحافة والتسطيح من خلال التشوه المتحكم فيه. يمكن أن تؤثر التقلبات في العرض على محاذاة اللحام، ويؤثر السُمك غير المتساوي على اتساق المقاومة الكهربائية، وقد يؤدي ضعف الاستقامة إلى حدوث مخالفات متعرجة وطلاء قصدير غير مستقر في الخطوات اللاحقة.

لذلك، تتطلب عملية لف الشريط الكهروضوئي تحكمًا متزامنًا في تشوه المواد، وتنسيق التوتر، وفحص الأبعاد، وجودة السطح.

عملية تصنيع الشريط الكهروضوئي

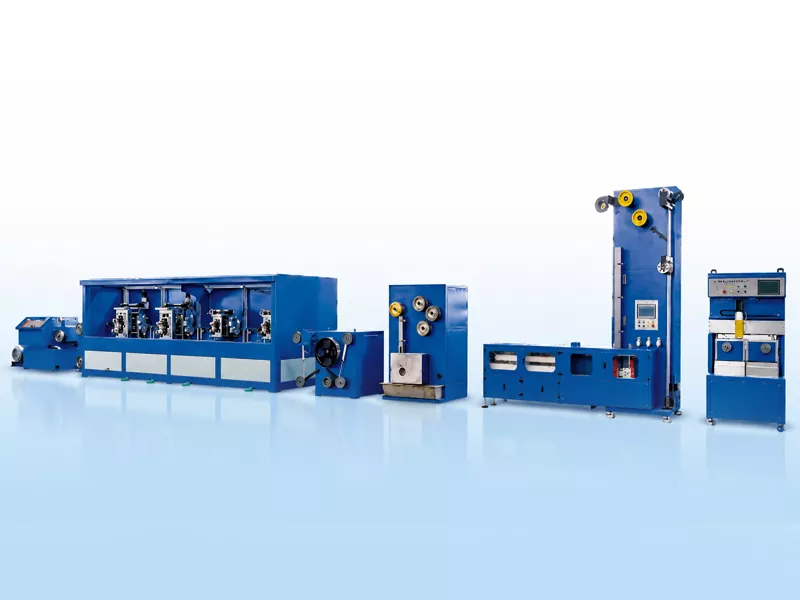

نموذجيخط إنتاج الشريط الكهروضوئييستخدم الأسلاك النحاسية الخالية من الأكسجين TU1 كمواد خام. من خلال عمليات مثل سحب الأسلاك متعدد المراحل، والدرفلة الدقيقة، والتليين المستمر، ومعالجة التدفق، وطلاء القصدير بالغمس الساخن، واللف الأوتوماتيكي، فإنها تحقق التصنيع المستمر للأشرطة الموصلة المسطحة المطلية بالقصدير من الأسلاك النحاسية المستديرة.

من الأسلاك النحاسية إلى عملية تصنيع الشريط الكهروضوئي

آلة الرسم

4 رول ستاند

الصلب

طلاء القصدير

تشانغ لفائف التلقائي

الدقة في التناول

سلك نحاسي مستدير ← سحب الأسلاك ← اللف الدقيق ← التلدين ← معالجة التدفق ← طلاء القصدير بالغمس الساخن ← اللف الأوتوماتيكي

تحديات التصنيع الرئيسية

1. التحكم في العرض والسمك

يحدد عرض الشريط وسمكه منطقة اتصال اللحام واتساق المقاومة الكهربائية واستقرار تخطيط الوحدة. بالنسبة لمنتجات القضبان العريضة والرفيعة، حتى التقلبات الطفيفة أثناء الدرفلة يتم تضخيمها في مراحل الطلاء بالقصدير واللف اللاحقة.

2. تجريد التسطيح والاستقامة

يؤثر استواء الشريط واستقامته على المسار أثناء طلاء القصدير، واستقرار التوتر، ودقة اللف. يؤدي الاستقامة الضعيفة إلى تجول الشريط، مما يؤدي إلى لف غير متساوٍ أو توقف عن العمل لإجراء تعديلات في العمليات اللاحقة.

3. التلدين والخواص الميكانيكية

تتطلب شرائح النحاس المدرفلة التلدين لضبط خواصها الميكانيكية. يؤدي التلدين غير الكافي إلى صلابة مفرطة، مما يعيق اللحام اللاحق وتخفيف الضغط في الوحدة؛ على العكس من ذلك، الإفراط في التلدين يمكن أن يضر باستقرار الإنتاج واتساق الأبعاد.

4. توحيد طلاء القصدير

يتطلب طلاء القصدير بالغمس الساخن تغطية كاملة لسطح الشريط وحوافه. الطلاء الرقيق للغاية يضعف قابلية اللحام، في حين أن الطلاء السميك للغاية يزيد من استهلاك المواد وقد يؤثر على اتساق الأبعاد.

5. اتساق اللف

لا يؤثر اللف التلقائي على مظهر المنتج فحسب، بل يؤثر أيضًا على التغليف والنقل والاستخدام اللاحق. عوامل مثل التحكم في التوتر، وآليات العبور المؤازرة، وطرق تغيير التخزين المؤقت تحدد إحكام اللف ومحاذاة الحافة.

لماذا يعتبر القياس عبر الإنترنت مهمًا؟

في الإنتاج المستمر، لا يمكن للفحوصات الموضعية اليدوية تقديم تعليقات في الوقت المناسب حول اختلافات العرض والسمك التي تحدث أثناء عملية التدحرج. يراقب قياس الليزر عبر الإنترنت انحرافات الأبعاد في الوقت الفعلي ويغذي البيانات إلى واجهة المشغل، مما يمكّن المشغلين من ضبط معلمات العملية على الفور.

بالنسبة لمصنعي الأشرطة الكهروضوئية، لا تكمن قيمة الفحص عبر الإنترنت في اكتشاف المنتجات غير المطابقة فحسب، بل أيضًا في تقليل التباين من دفعة إلى أخرى وتعزيز الاتساق طوال الإنتاج المستمر.

مجموعة المنتجات النموذجية

تتراوح الأبعاد النهائية المشتركة لقضبان التوصيل الكهروضوئية من 3 إلى 8 مم عرضًا و0.2 إلى 0.4 مم سمكًا. يتم تحديد المتطلبات المحددة المتعلقة بالأبعاد والتفاوتات وسمك طلاء القصدير والخصائص الميكانيكية من خلال تصميم الوحدة وعمليات اللحام ومعايير منتجات العملاء.

خاتمة

إن تصنيع الشريط الكهروضوئي ليس عملية تتضمن قطعة واحدة من المعدات؛ بل هي عملية مستمرة ومتكاملة تشتمل على سحب الأسلاك، ولفها، وتليينها، وطلاءها بالقصدير، وفحصها، ولفها. بالنسبة لتصنيع الوحدات الكهروضوئية عالية الكفاءة، تعد أبعاد الشريط المستقرة والاستقامة الجيدة وطلاء القصدير الموحد والخصائص الميكانيكية التي يمكن التحكم فيها أمرًا أساسيًا لضمان جودة لحام الوحدة وموثوقيتها على المدى الطويل.
