مطحنة لف شريط اللحام الكهروضوئي

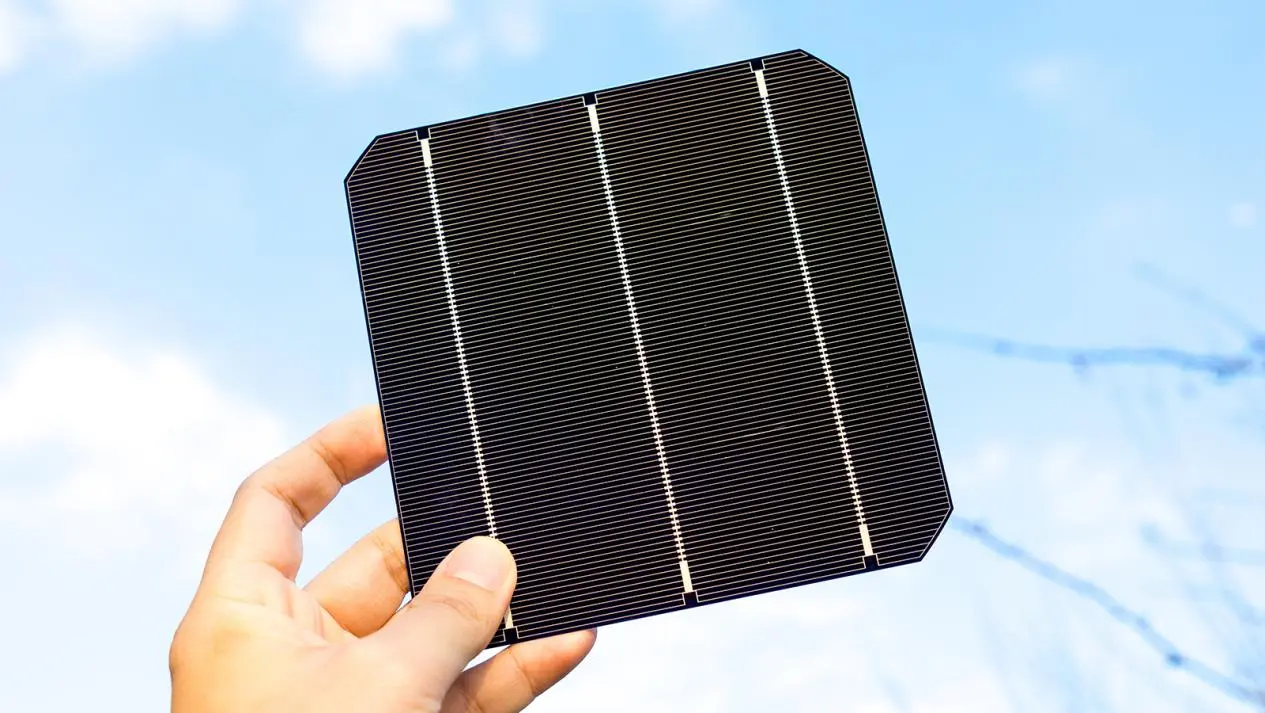

إن مطحنة شريط اللحام الكهروضوئي الصينية التي ينتجها مصنع GRM Rolling Mill هي منتج خاص من الأسلاك المسطحة يستخدم لتوصيل الخلايا الشمسية في الوحدات الكهروضوئية. وهي تتألف من الركيزة النحاسية وطلاء السطح. عادة ما تكون الركيزة النحاسية عبارة عن نحاس عالي النقاء خالٍ من الأكسجين أو نحاس أحمر T2، بمحتوى نحاس ≥ 99.99% وموصلية ≥ 98%. لديها موصلية جيدة وقوة معينة، والتي يمكن أن تضمن نقل التيار بكفاءة.

إرسال استفسار

وصف المنتج

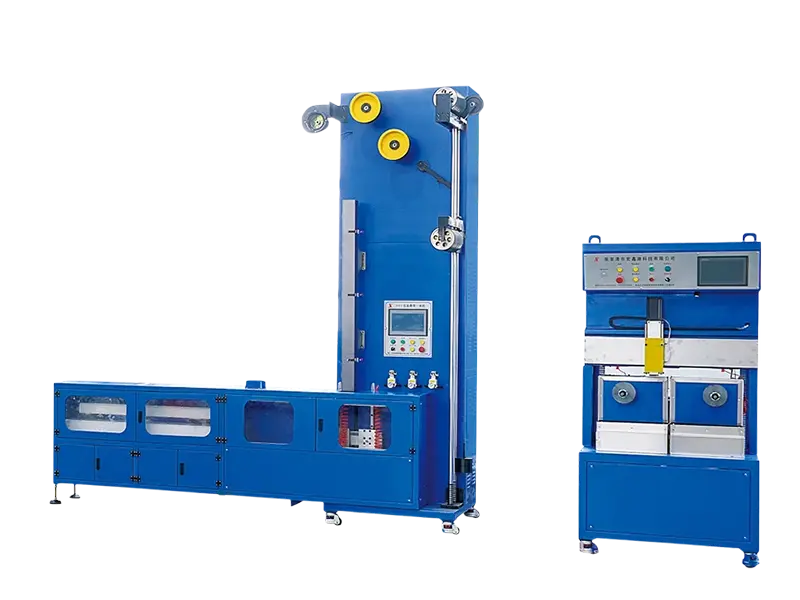

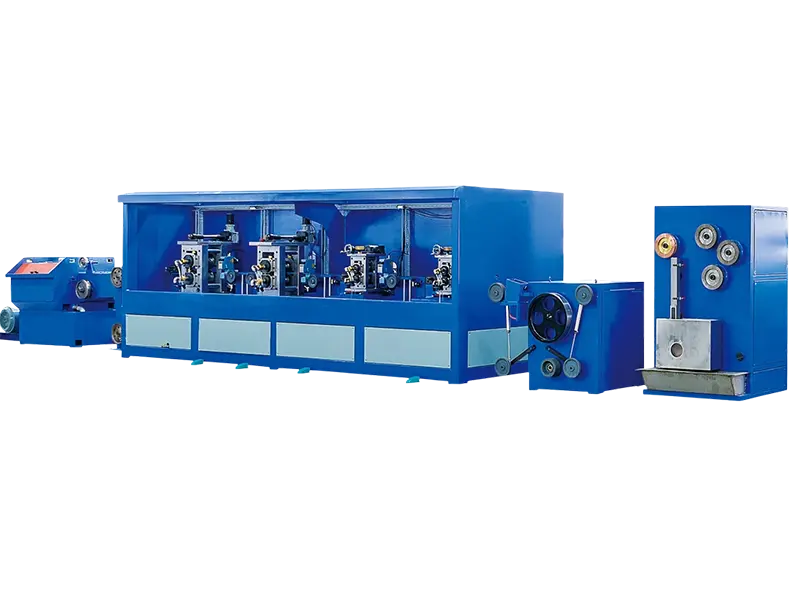

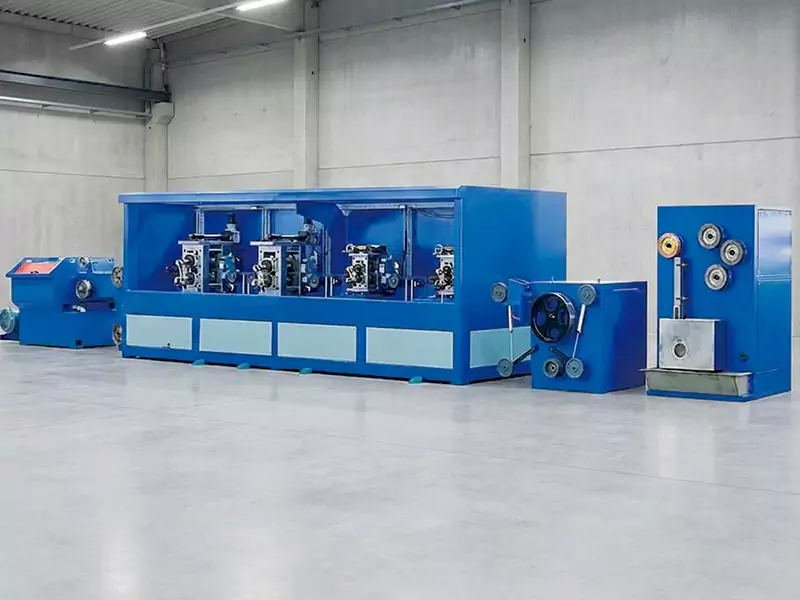

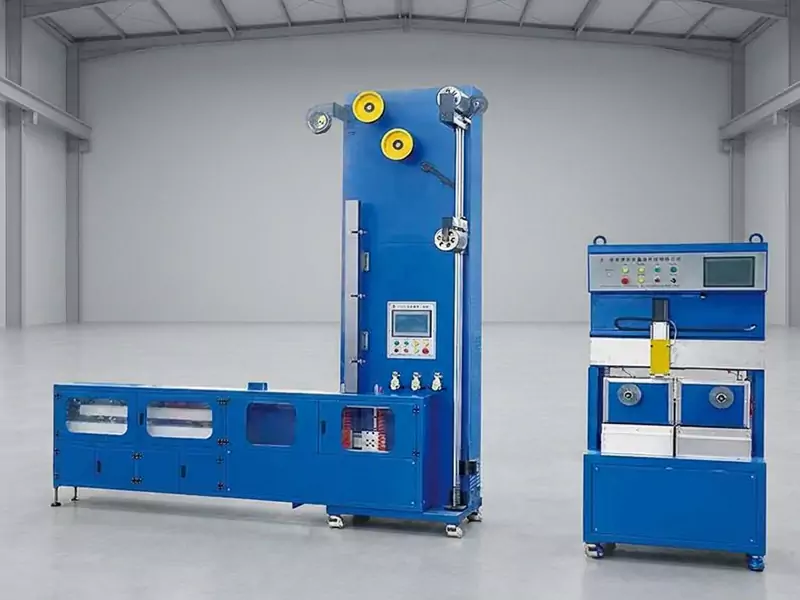

إن مطحنة شريط اللحام الكهروضوئية المتينة من الماكينة المتكاملة لمورد GRM Rolling Mill التي تم تطويرها بشكل مستقل من قبل شركتنا هي عبارة عن معدات ذكية متطورة مصممة خصيصًا لصناعة الخلايا الكهروضوئية. إنه يدمج الوحدات الوظيفية الأساسية مثل نظام مد الأسلاك الأوتوماتيكي بالكامل، والدرفلة الدقيقة متعددة التمريرات، والتحكم الذكي في التوتر، والتليين المستمر، واللف بمحطة مزدوجة.

باعتبارها آلة متكاملة لقضيب التوصيل عالية السرعة وعالية الدقة رائدة في الصناعة، يمكن لهذه المعدات تحقيق الإنتاج المتكامل للعملية الكاملة بدءًا من المواد الخام النحاسية 3 مم إلى المنتجات النهائية (العرض 3 ~ 8 مم، السمك 0.2 ~ 0.45 مم)، مع سرعة تشغيل قصوى تبلغ 250 م / دقيقة، مما يتوافق تمامًا مع المتطلبات الصارمة للتصنيع على نطاق واسع للوحدات الكهروضوئية للحصول على كفاءة عالية ودقة عالية وثبات عالي.

تدفق العملية النموذجية

1. عملية لف الأسلاك المسطحة (تنطبق على الآلة المتكاملة لشريط اللحام الكهروضوئي والشريط المحدب)

دفع الأسلاك - سحب الأسلاك متعدد الأوضاع - الصقل الدقيق - الكشف والتحكم عبر الإنترنت - الرسم أحادي الوضع - تجريد CNC - التعليب عالي السرعة - التلدين المستمر (حماية النيتروجين) - لف التوتر المستمر

المعلمات التقنية

منتجات الشريط الكهروضوئية	المعلمة	صناعة معيار	شركة أخرى	آلية معالجة الشكاوى
الربط الكهروضوئي القياسي الشريط	سمك الطلاء	± 5 ميكرومتر	25 ± 5 ميكرومتر	25 ± 3 ميكرومتر
	سمك المنتج النهائي	20.01 ملم	20.015 ملم	20.01 ملم
	عرض المنتج النهائي	± 0.05 ملم	± 0.05 ملم	± 0.05 ملم
	قوة الشد	≥110 ميجا باسكال	≥150 ميجا باسكال	≥170 ميجا باسكال
	استطالة	≥15%	≥25%	≥25%
	قوة العائد	≥70 ميجا باسكال	≥70 ميجا باسكال	62.68 ميجا باسكال
	الانحناء المنجلي	≥5 مم/م	≥4 مم/م	≥4 مم/م
	المقاومة	0.30 أوم* مم/م 0.30Ω*	0.02-0.023Ωمم/م 0.02-0.023Ω	0.0230 أوممم/م 0.0230Ω
	مقاومة الشيخوخة	-	-	2000 درهم

المزايا التقنية

الدقة العالية: ± 0.01 مم من سمك التحمل، والتكيف مع المعايير الصارمة لشرائط اللحام الكهروضوئية

كفاءة عالية: 250 م / دقيقة درفلة عالية السرعة، ماكينة لف شريط اللحام الكهروضوئية عالية الجودة متوفرة

التكيف مع المواد المتعددة: متوافق مع النحاس وسبائك الألومنيوم وما إلى ذلك، وقابلية التوسع القوية

خشونة السطح Ra<0.2μm (تقليل خطر تشقق البطارية)

التطبيقات النموذجية:

• المجال الكهروضوئي: إنتاج كميات كبيرة من أشرطة اللحام الكهروضوئية وقضبان التوصيل لمساعدة المكونات على توصيل الكهرباء بكفاءة.

• معالجة مخصصة لقضبان التوصيل ذات الأشكال الخاصة (المقطع العرضي الثلاثي/شبه المنحرف)

• الصناعة الإلكترونية: معالجة الأسلاك المسطحة عالية الدقة، ومناسبة للمحولات والمحاثات والمكونات الأخرى

تصميم حسب الطلب وخدمة ما بعد البيع

• خدمة مخصصة: يمكن تعديل المعلمات مثل عدد التمريرات، مادة القالب، وسرعة الرسم وفقًا للاحتياجات المحددة للعملاء.

• ترقية المعدات: دعم إضافة وحدات المرور في المرحلة اللاحقة لتلبية احتياجات توسيع القدرة أو ترقية العملية.

• تكلفة الصيانة: كلما زاد عدد مرات المرور، زادت تكاليف القالب والصيانة، ولكن تم تحسين كفاءة المعالجة الفردية بشكل ملحوظ. يوصى باتخاذ خيار معقول بناءً على حجم الإنتاج.

مرحبًا بك في الاتصال بنا والتعرف على المزيد من المعلومات حول مطحنة لف شرائط اللحام الكهروضوئية!
