خط سحب ولف متكامل للأسلاك النحاسية المسطحة الدقيقة

يجمع خط السحب والدرفلة المتكامل GRM بين سحب الأسلاك والدرفلة الدقيقة والقياس عبر الإنترنت والأخذ التلقائي في عملية إنتاج واحدة مستمرة. تم تصميم النظام لتصنيع الأسلاك النحاسية المسطحة عالية الدقة المستخدمة في الأسلاك المغناطيسية وموصلات المحولات وموصلات CTC وتطبيقات محركات EV.

تم تصميم خط إنتاج الأسلاك المسطحة المتكامل GRM للعمل المستمرمعالجة الأسلاك النحاسية إلى موصلات مسطحة دقيقةمع التسامح الصارم الأبعاد وجودة السطح الممتازة.

من خلال دمج عمليات السحب والدرفلة في نظام إنتاج واحد، يعمل الخط على تحسين كفاءة الإنتاج بشكل كبير مع تقليل المعالجة اليدوية والحفاظ على اتساق المنتج المستقر طوال دورات الإنتاج الطويلة.

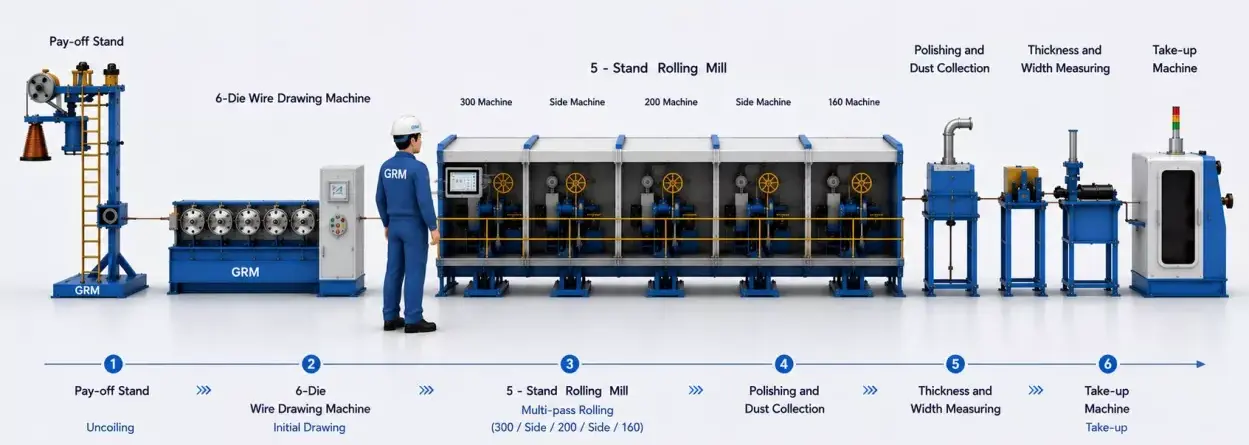

تصميم مرن وفعال

حامل دفع الملف العمودي: 1 مجموعة

آلة الرسم ذات الست قوالب DLF6D/500: 1 مجموعة

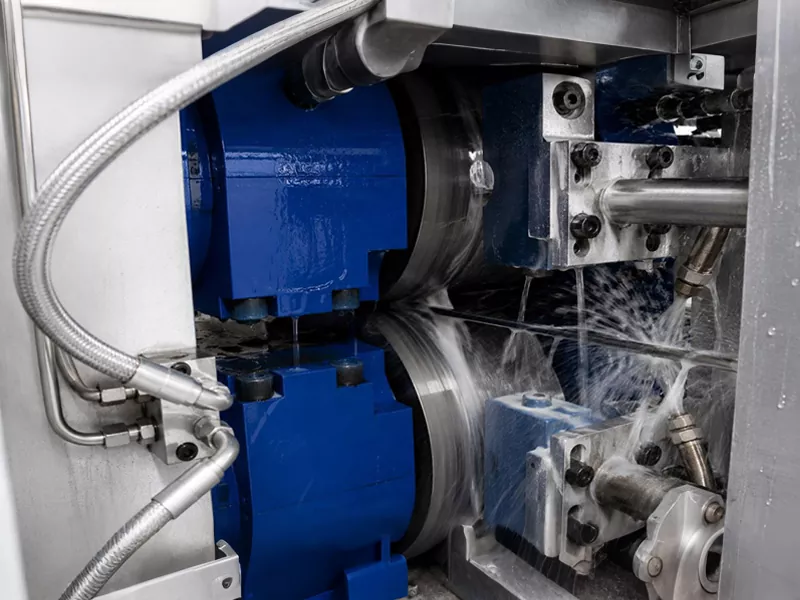

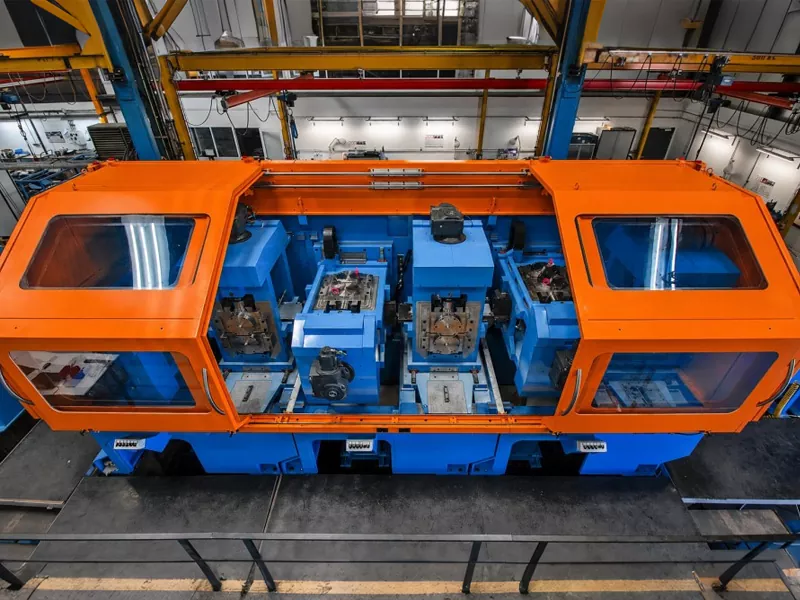

اثنين من لفات الدقة الدرفلة: 3 مجموعات

مطحنة الدرفلة الجانبية: 2 مجموعات

جهاز التلميع وجمع الغبار عبر الإنترنت: 1 مجموعة

جهاز قياس السماكة والعرض عبر الإنترنت: 1 مجموعة

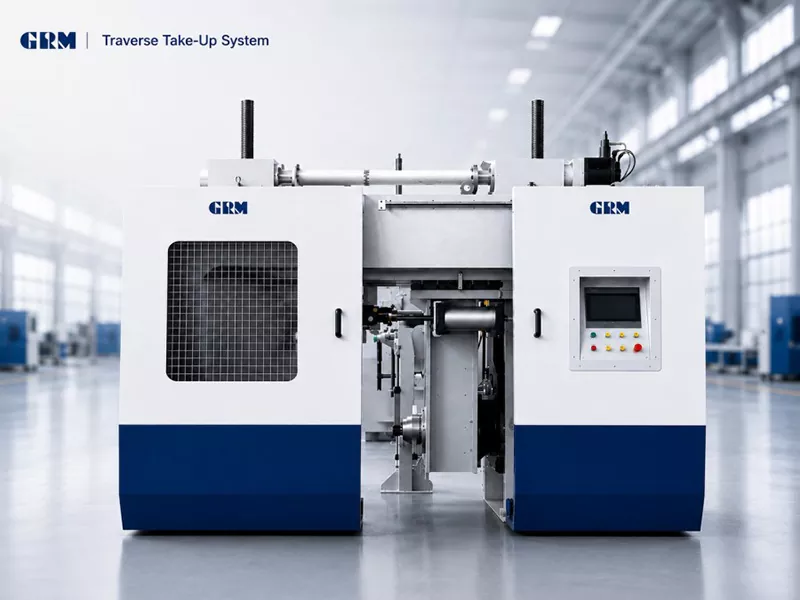

آلة تناول عرضية: 1 مجموعة

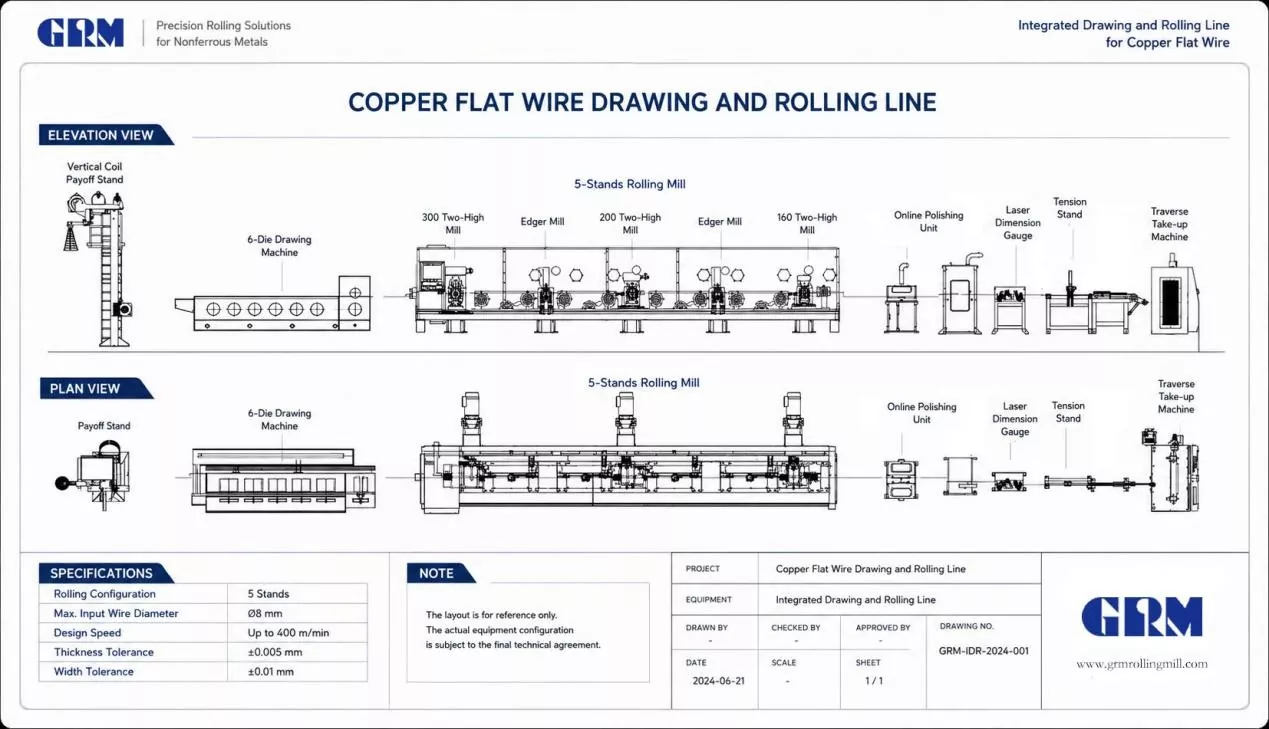

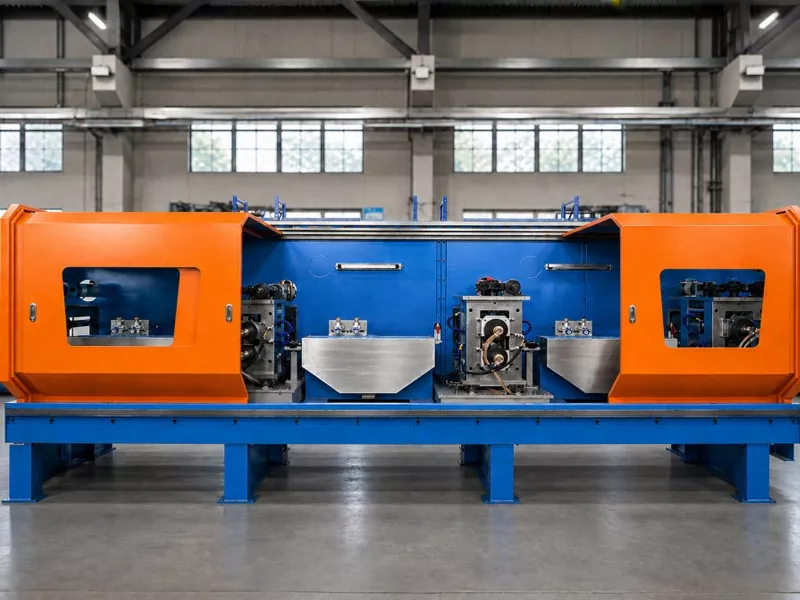

خط كامل لإنتاج الأسلاك النحاسية

تم تصميم خط السحب واللف المتكامل للأسلاك النحاسية المسطحة الدقيقة للمطالبة بدقة عالية الأبعاد في إنتاج الموصلات الكهربائية. مع سرعة قصوى تبلغ 400 متر/دقيقة، فهي مناسبة تمامًا للتصنيع المستمر واسع النطاق للأسلاك النحاسية المسطحة.

بالمقارنة مع عمليات الدرفلة التقليدية المستقلة، فإن الخط المتكامل يلغي التعامل مع المواد المتوسطة ويضمن اتساقًا فائقًا للأبعاد طوال عملية الإنتاج بأكملها.

* يمكن تخصيص عملية خط الإنتاج وفقًا لأبعاد منتج العميل

المواصفات الفنية

التطبيقات النموذجية

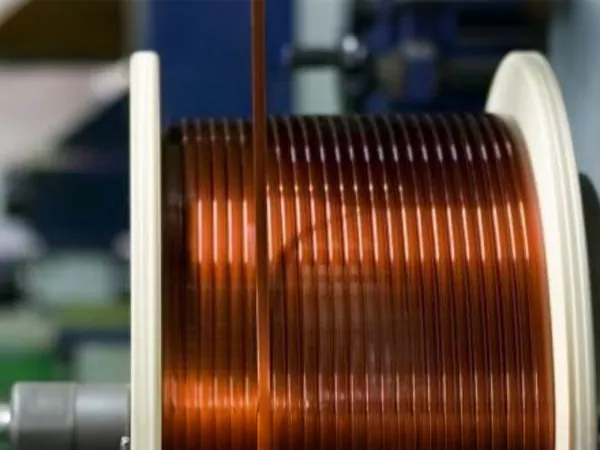

سلك مغناطيسي مستطيل مطلي بالمينا

CTC موصل منقول باستمرار

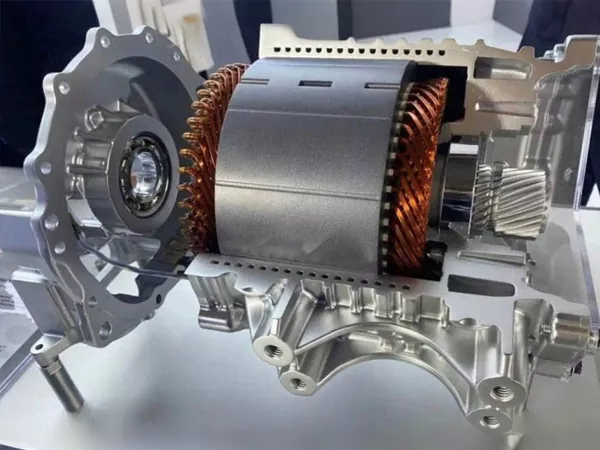

موصل دبوس الشعر لمحرك EV

إنتاج الأسلاك المسطحة لمحرك EV

التعليمات

1. هل يمكن لخط الإنتاج هذا تصنيع الأسلاك النحاسية المسطحة لتطبيقات المحولات؟

نعم، تم تصميم الخط لإنتاج أسلاك نحاسية مسطحة عالية الدقة لموصلات المحولات والأسلاك المغناطيسية والتطبيقات الكهربائية الأخرى.

2. هل يمكن تخصيص خط السحب واللف المتكامل للأسلاك النحاسية المسطحة الدقيقة؟

نعم، توفر GRM حلولًا مخصصة لخطوط الإنتاج استنادًا إلى مواد الإدخال الخاصة بك وأبعاد الأسلاك النهائية ومتطلبات الإنتاج.

3. ما هي الدقة التي يمكن أن تحققها عملية الدرفلة الدقيقة؟

يمكن للنظام تحقيق تحمل سمك يصل إلى ±0.005 مم وتحمل عرض يصل إلى ±0.01 مم لإنتاج الأسلاك النحاسية المسطحة الدقيقة.

4. لماذا تختار خط رسم ودرفلة متكامل بدلاً من الآلات المنفصلة؟

يعمل خط إنتاج الأسلاك النحاسية المسطحة المتكامل على تحسين الكفاءة وتقليل معالجة المواد وضمان اتساق المنتج بشكل أكثر استقرارًا.

هل تبحث عن حل مخصص لإنتاج الأسلاك النحاسية المسطحة؟

توفر GRM حلولًا هندسية كاملة بناءً على مواصفات المواد الخاصة بك وأبعاد الأسلاك النهائية ومتطلبات التطبيق النهائي.

اتصل بفريقنا الهندسي للحصول على الاستشارة الفنية وتصميم خط الإنتاج حسب الطلب.
