4 مطاحن عالية الشريط الضيق قابلة للعكس

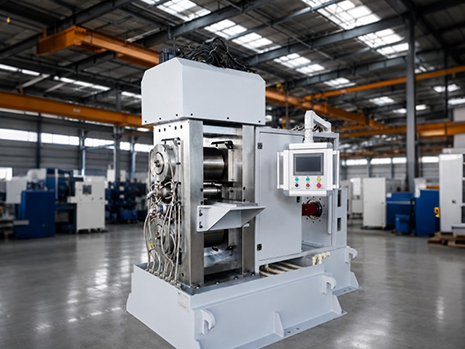

تم تصميم طواحين الدرفلة ذات الشريط الضيق العالي GRM-S 4 القابلة للعكس من مصنع GRM Rolling Mill من أجلالدرفلة الدقيقة لشرائط ضيقة بعرض أقل من 140 مم. مجهزة بهيكل درفلة عكسي، PLC، شاشة تعمل باللمس ونظام تحكم مؤازر، تتيح المطحنة درفلة متعددة التمريرات لمواد الشريط المشقوق بدقة ممتازة للسمك، وتسطيح الشريط وجودة الحافة. إنه حل مثالي للتطبيقات عالية القيمة التي تتطلب الدقة ومرونة الإنتاج.

إرسال استفسار

وصف المنتج

تعد المطاحن العكسية ذات الحامل الواحد GRM مناسبة للدرفلة الدقيقة للمواد المختلفة بما في ذلك الفولاذ السيليكوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك التيتانيوم. يسمح وضع التدحرج القابل للعكس بجدولة تمرير مرنة وفقًا لخصائص المواد وسمك الهدف.

تتميز هذه المطحنة بتصميم مدمج ونسبة أداء عالية من حيث التكلفة، وهي مناسبة بشكل خاص لإنتاج الدفعات الصغيرة إلى المتوسطة وتطبيقات البحث والتطوير والمعالجة متعددة المواصفات.

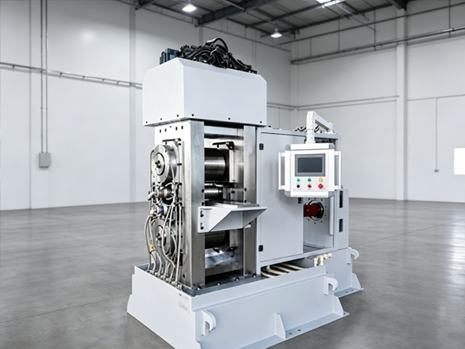

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

المواد القابلة للتطبيق

شرائط من سبائك الفضة والفضة

شرائط سبائك الألومنيوم

شرائح مكسوة بالألمنيوم

شرائط من الفولاذ المقاوم للصدأ

شرائط الصلب السيليكون

سبائك التيتانيوم وشرائط مغطاة بالتيتانيوم

إعدادات

منصة استقبال واحدة على جانبي الدخول والخروج

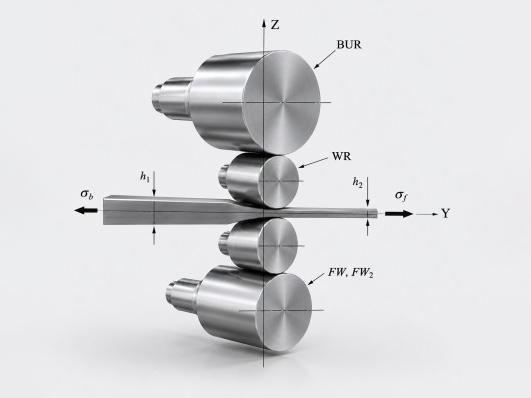

4- الوحدة الرئيسية لطاحونة الدرفلة العكسية العالية

لفات علوية وسفلية مدفوعة بشكل مستقل للتدحرج غير المتزامن

نظام التحكم المتكامل PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

البيانات الفنية

نوع الحامل	4- مطحنة عكسية ذات حامل واحد مرتفع
سمك الإدخال	0.5 – 10 ملم
سمك الإخراج	0.2 – 0.8 ملم
عرض الشريط	100 – 140 ملم
التسامح سمك	± 0.015 ملم
تحمل التشحيم	تشحيم الزيت الأوتوماتيكي بدائرة مغلقة
قطر لفة النسخ الاحتياطي	Φ300 × 200 ملم
قطر لفة العمل	Φ120 × 200 ملم
سرعة التصميم	0 – 0.4 م/ث
قوة المتداول	≥ 80 ت

المزايا

تصميم دوار ذو وجهين

تحكم مرن في التمرير لمختلف المواد ونطاقات السماكة.

تحكم عالي الدقة

تم تجهيز 4 مصانع درفلة شريطية ضيقة عالية قابلة للعكس بمحرك مؤازر كامل ونظام تحكم PLC، مما يحقق دقة سمك تصل إلى ±0.015 مم.

تصميم حامل مطحنة مدمج

تصميم حامل فردي بمساحة صغيرة، مثالي لإنتاج دفعات صغيرة ومتوسطة بمواصفات منتج متعددة.

خيارات

نظام التسخين باللفة الكهرومغناطيسية (150-250 درجة مئوية)

يتيح التبديل بين أوضاع الدرفلة الباردة والدحرجة الدافئة.

4- هيكل تحويل عالي إلى 2- عالي

مخصصة لتوسيع العمليات المستقبلية وتطبيقات الدرفلة على الساخن.

التعليمات

س1: ما هو أقصى عرض للشريط؟

GRM: الحد الأقصى لعرض الشريط هو 140 مم، وهو مصمم لتطبيقات لف الأشرطة الضيقة الدقيقة.

Q2: هل يمكن للمطحنة معالجة الفولاذ المقاوم للصدأ والفولاذ السيليكون؟

جي آر إم: نعم. إن طواحين الدرفلة الأربعة ذات الشريط الضيق العالية والقابلة للعكس مناسبة بشكل خاص للمواد التي يصعب دحرجتها مثل الفولاذ المقاوم للصدأ والفولاذ السيليكون.

س 3: هل يمكن للطاحونة العمل مع خطوط التلدين أو التخليل؟

جي آر إم: نعم. يمكن لشركة GRM توفير حلول متكاملة بما في ذلك خطوط التلدين وأنظمة التخليل ومعدات معالجة الملفات.

تتخصص شركة GRM في حلول درفلة الأشرطة الضيقة الدقيقة، مما يوفر معدات ذات دقة عالية وموثوقية وكفاءة من حيث التكلفة. بالإضافة إلى المطاحن العكسية أحادية الحامل، فإننا نقدم أيضًا مطاحن مدمجة متعددة الحوامل، وخطوط درفلة مستمرة وأنظمة معالجة معدنية مخصصة.
اتصل بنا اليوم للحصول على حل درفلة مخصص لمتطلبات المواد والإنتاج الخاصة بك.
